Befestigungssysteme
vielseitig - durchdacht - sicher
Unsere Befestigungssysteme sind vielseitig einsetzbar. Mit durchdachten Konstruktionen möchten wir umweltschonende und sichere Produkte realisieren. Hierbei widmen wir uns verschiedensten Themenbereichen - stets mit der Vision, intelligente Produkte zu erschaffen.
rapid-Fundament-System
Eine sichere Verankerung im Erdreich ist in vielen Anwendungsfällen unerlässlich. Um diese zu gewährleisten, werden Betonfundamente gegossen. Hierdurch entstehen neben hohen Kosten für Material und Arbeitsaufwand zudem Nachteile aus ökologischer Sicht. Die Betonfundamente verbleiben nach der Nutzung im Erdreich oder sind nur mit hohem Aufwand zu entfernen - der Boden wird versiegelt.

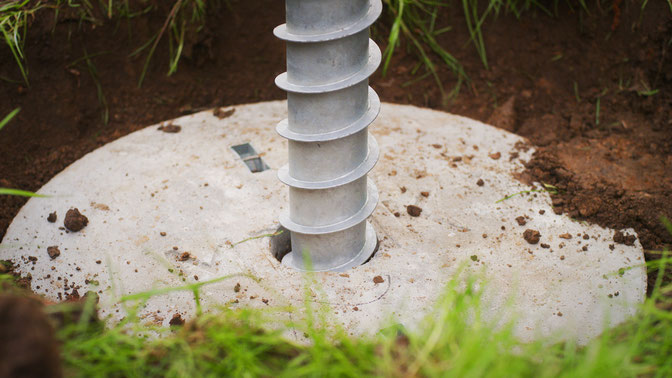

Das von paXos entwickelte Fundamentsystem (RFS) ist eine nachhaltige Verankerungslösung für verschiedenste Anwendungsfälle. Um eine sichere Befestigung im Boden zu gewährleisten, wird das Baumwurzelprinzip imitiert. Durch die Kombination aus einer in den Boden eingedrehten Schraubhülse sowie einer biegesteifen Betonplatte unterhalb der abschließenden Erdschicht können hohe Biege- und Drucksteifigkeiten realisiert werden. Wartezeiten durch die Abbindezeit von gegossenem Beton entfallen, da bereits fertiggestellte Bauteile montiert werden.
Spezifikationen
- Hohe Biegemomente einleitbar
- Kostengünstige Herstellung
- Schnelle, unkomplizierte Installation
- Keine Wartezeiten zwischen Installation und Nutzung
- Weniger Materialeinsatz als bei herkömmlichen Betonfundamenten
- Leicht demontierbar und ggf. wiederverwendbar
- Umweltschonung durch vollständige Rückrüstbarkeit
Besonderheiten
- Nachhaltig Herkömmliche Fundamente verbleiben auch nach der Nutzung im Boden. Das Fundamentsystem von paXos kann rückstandslos entfernt werden und schont somit die Umwelt - eine Bodenversiegelung entfällt.
- Montage Die Schub-Druck-Biege-Platte ermöglicht eine kostengünstige Montage mit bewährten Maschinen und Techniken. Wartezeiten entfallen und die Konstruktion ist sofort belastbar. Der benötigte Materialbeitrag wird deutlich reduziert.
- Lasten Die vorhandenen Biege - und Drucksteifigkeiten innerhalb der Verankerung ermöglichen hohe Windlastableitungen und die Aufnahme von Gewichtslasten. Somit sind höhere Bauten realisierbar.
- Kaskadierung Um möglichst viel Erdreich als Fundament zu erfassen, kann das Fundamentsystem gezielt erweitert werden.
ANWENDUNGSBEISPIELE
Unser Fundamentsystem ist eine nachhaltige Verankerungslösung für verschiedenste und nachfolgend beispielhaft aufgeführte Anwendungsfälle.
- Großschirme
- Verkehrsschilder
- Ampelmasten
- Laternen und Beleuchtungsmasten (Flutlichtmasten)
- Funkmasten
- Ladestationen
- Werbetafeln
- Zäune (Solarzaun, Agri-PV)
- Fundamentierung für Container und Fertigbauten
- Schallschutzwände
- Windkraftanlagen
Neben aufgeständerten Pfahllasten kann das paXos Rapid-Fundament-System auch bei Baulasten (BL) eingesetzt werden, um z.B. Container oder Fertigbauten zu gründen. Hierbei verteilt sich die Gewichtslast durch einen speziellen Aufsatz ideal auf die Fertigbetonplatte, wodurch bis zu 16 Tonnen Last pro Fundamentplatte aufgenommen werden können. Zudem wird beim RFS-BL ein höhenverstellbares Element integriert, wodurch keine frostfreie Gründung mehr notwendig ist, da beim Setzen des Erdbodens einfach nachgestellt werden kann. Dies spart erhebliche Kosten bei der gesamten Bauplanung und Ausführung, insbesondere bei den Erdarbeiten.
tECHNISCHE INFORMaTIONEN
|
Parameter
|
RFS
|
|---|---|
| Material Schub-Druck-Biege-Platte | Beton |
| Abmaße (D x H) |
(500 - 650 mm) x (80 - 100 mm)* |
| Gewicht | 40 - 50 kg* |
| Brandverhalten | Brandschutzklasse A1 |
| Harmonisierte Norm | DIN EN 1339 |
| Rohdichte (Durchschnitt) | 2,3 kg/dm³ |
| Bruchlastklasse | Klasse 3 |
| Biegezugfestigkeitsklasse | Klasse 2 (T) |
| Frostwiderstand / Witterungswiderstand | Klasse 3 (D) |
| Feuchtigkeitsausdehnung | keine |
* Nach Anwendungs- und Lastfall
Zertifizierung Und Tests
In Kooperation mit der Firma Deutsche Schraubfundament GmbH haben wir die Wirksamkeit unserer Schub-Druck-Biegeplatte in Tests bestätigen können. So konnten im Vergleich zu einem reinen Schraubfundament bis zu 85 % höhere Kräfte und Momente eingeleitet werden. Nähere Informationen dazu finden Sie in den folgenden Abschnitten.

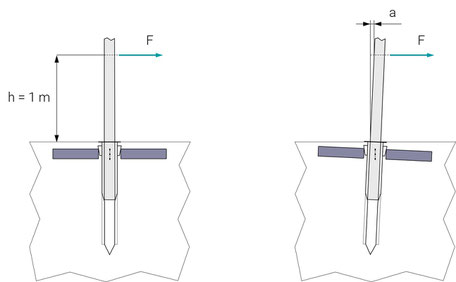

Testaufbau und -durchführung
- Ordnungsgemäße Installation der Erdschraube und ggf. der Schub-Druck-Biege-Platte
- Aufbringen einer Kraft F in einer Höhe von h = 1 m
- Schrittweise Erhöhung der Kraft, dabei Messung der Auslenkung a

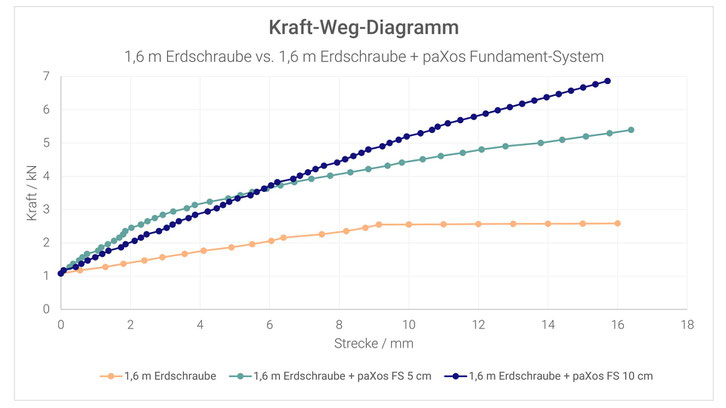

testergebnisse
